パーキング・ガレージシリーズ

PGS-41型について

PGS-41型

PGS-41型仕様

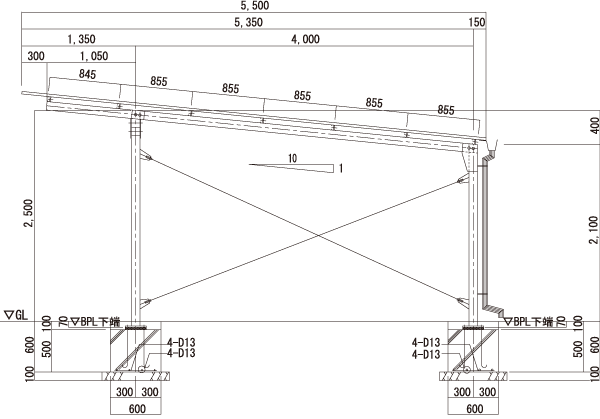

断面詳細図

下記図面PDFはこちら

断面詳細図

仕様

名称 寸法
柱梁間隔 2,500（後柱）　5,000（前柱）
高さ 2,100（水下梁天）
柱 □－100×100×2.3
梁 □－100×100×2.3
桁梁 2□－100×100×2.3
母屋 C－60×30×10×2.3
GPL t＝3.2　ボルト13φ
水平垂直ブレース 9φ（ターンバックル付）
雨樋 塩ビ製　軒樋：前高W130　堅樋：60φ
屋根 長尺波形カラー鋼板
註記 部分詳細及び取付詳細は、PGS－41型に依る。
